硬件性能

型號

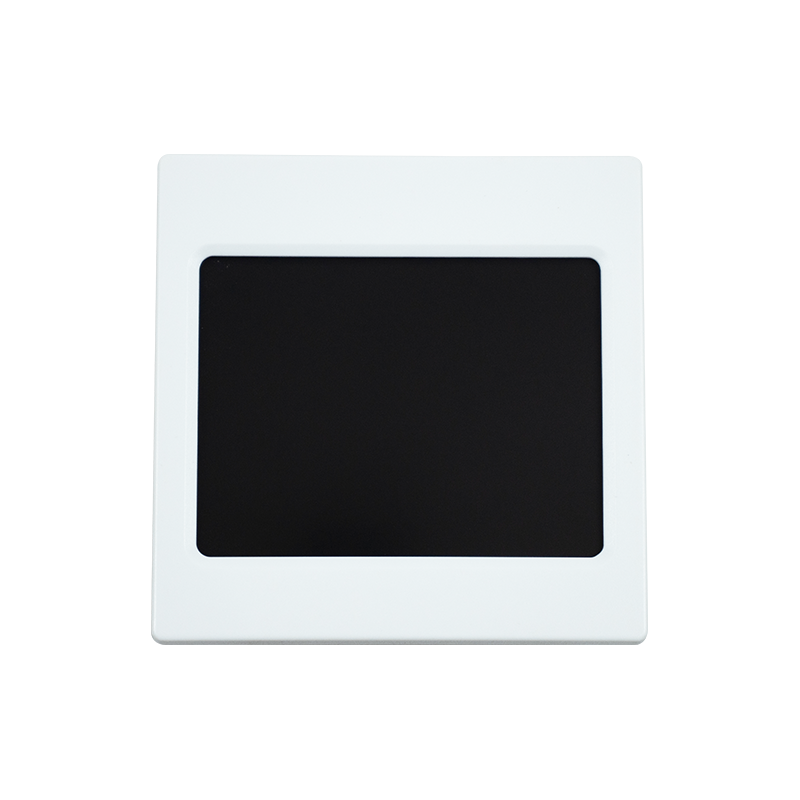

AMZ035W01RAWD白色/AMZ035W01RABD黑色

顯示屏

3.5" TFT LCD

分辨率（Px）

320X240

色彩

26萬

亮度

300 cd/m²

背光

LED

LED壽命

2萬小時

觸摸屏

4線式工業電子觸摸屏（表面硬度4H）

CPU

32-bit 600MHz ARM9

存儲器

128Mbyte SPI Nand Flash

RTC

實時時鐘內置

以太網

無

掉電數據保存

支持

USB端口

1個USB2.0 Device端口

程序下載方式

USB下載

U盤

不支持

通訊端口

2個串口，串口1：支持RS232/RS485；串口2：RS485

電氣規格

額定功率

<2W

額定電壓

DC 10-30V

電源保護

具備+/-2KV雷擊浪涌保護能力

允許失電

<5ms

CE&ROHS

符合EN61000-6-2:2005，EN61000-6-4:2007標準；雷擊浪涌+/-2KV,群脈沖+/-4KV；靜電接觸放電+/-4KV；靜電空氣放電+/-10KV.

環境規格

工作溫度

-20℃~60℃

存儲溫度

-30℃~70℃

環境濕度

10~90%RH(無冷凝)

抗震性

10-25Hz（X、Y、Z方向，2g/30分鐘）

冷卻方式

自然風冷

其他參數

防護等級

前面板符合IP65（配合平整盤柜安裝），機身后殼符合IP20

觸摸屏有效顯示區

70.08mmX52.56mm

開孔尺寸

68mmX68mm

外形尺寸

86mmX86mm

整機凈重

101g

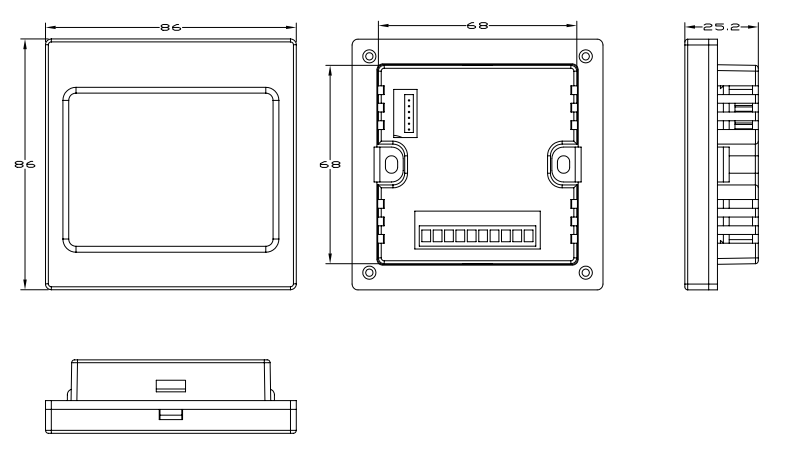

3.5英寸

86*86mm

68*68mm

25.2mm

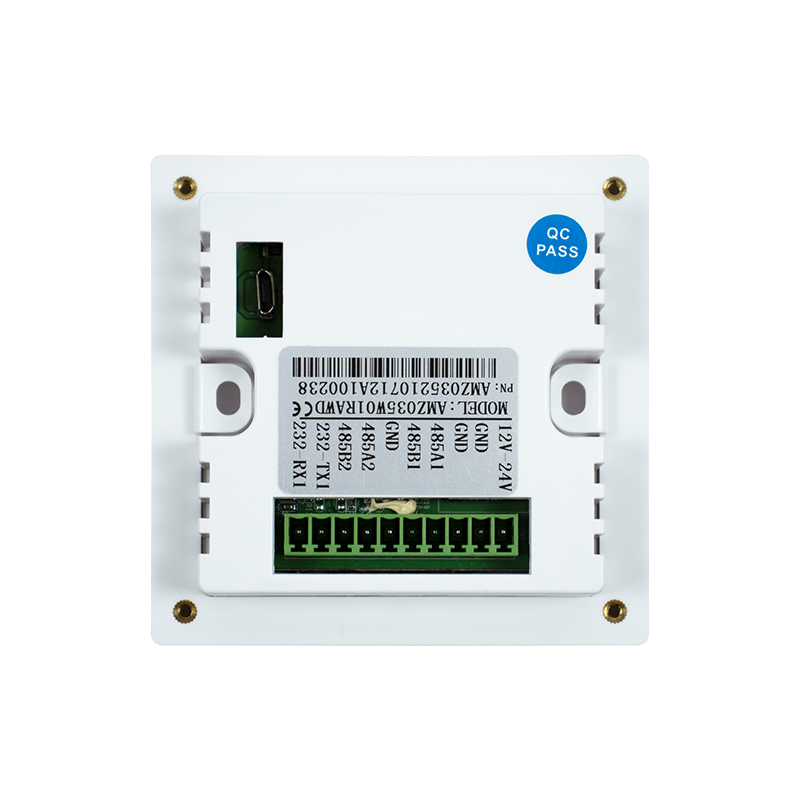

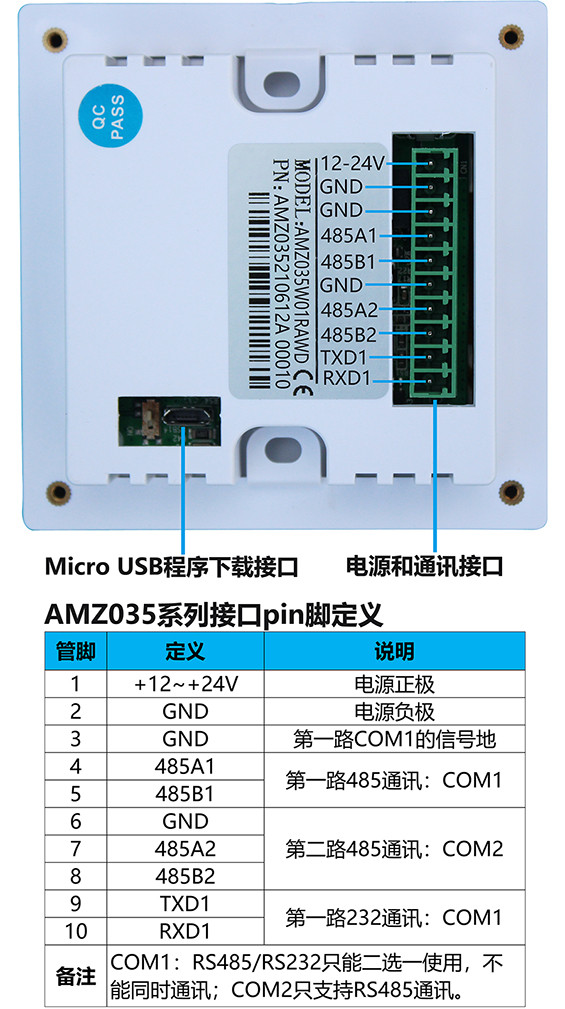

1

12-24V

+10-30V

2

GND

電源地

3

GND

GND

GND

4

485A1

RS485 A1

5

485B1

RS485 B1

6

GND

GND

7

485A2

RS485 A2

8

485B2

RS485 B2

9

TXD1

RS232 TXD

10

RXD1

RS232 RXD
